Проектирование вентиляции бассейна — важнейший этап строительных работ, от корректности выполнения которого зависит здоровье пользователей объекта, а также работоспособность и долговечность обслуживающего его оборудования. Готовый к реализации план должен содержать фактическое обоснование критериев системы, ее детальные чертежи и описание оборудования, которое потребуется для осуществления задумки. По этой причине проектированием вентиляции бассейнов должен заниматься специалист, имеющий практический опыт работы разработки и реализации комплексов различной производительности и сложности архитектуры. Услуги таких экспертов доступны клиентам компании «Айрвек».



Нормы и требования

При расчетах проектировщики руководствуются положениями СНиП 2.08.02-89 («Проектирование бассейнов») и СП 31-113-2004 («Бассейны для плавания»), в которых зафиксированы показатели ключевых параметров:

  • Температуры воды в чаше
  • Температуры воздушных масс в помещении и скорости их обновления
  • Влажности внутренней атмосферы объекта

Диапазон допустимых значений для каждого критерия определяется особенностями бассейна. Применительно к температуре воды установлены следующие показатели:

Категория объекта

Расчетные значения, ˚C

Для спортивного плаванья

+24…+28

Для обучения детей

+18…+32

Для закаливания и досуга (при банях, саунах)

До +15

В бассейнах специфического назначения (джакузи)

До + 39

Бассейны общего назначения с трамплинами

+28…+30



Температура в 32˚C считается предельной для системы вентиляции бассейнов. Если владелец намерен пользоваться водой погорячее, применяют нормативы для бань и саун.

Характеристики воздуха должны соответствовать таким значениям:

Тип зоны

Расчетная температура воздуха, ˚C

Кратность воздухообмена

Общий зал с чашей для плаванья

На 1—2 ˚C выше, чем параметр, принятый для воды

Допускает разные подходы, согласно которым берут значения от 20 до 80 м3/ч на каждого посетителя

Тренировочный бассейн

+18

80 м3/ч

Душевая

+25

Приток: 5 м3/ч

Вытяжка: 10 м3/ч

Массажный кабинет

+22

Приток: 4 м3/ч

Вытяжка: 10 м3/ч

Комната отдыха

+22

Приток: 3 м3/ч

Вытяжка: 3 м3/ч

Подсобное помещение для резервуара с хлором

+16

Приток: 10 м3/ч

Вытяжка: 12 м3/ч



Кроме этого при проектировании вентиляции бассейна учитывают скорость движения воздуха. Она не должна превышать 0,2—0,3 м/с. В таком случае удастся предотвратить возникновение сквозняков и обеспечить условия для эффективной работы комплекса без риска критичного повышения влажности в помещении.

Виды вентиляций

Для разделения систем воздухообмена в бассейне на категории используют принцип их функционирования: осушение, ассимиляция или комбинированная версия.

Осушение

Отработанный воздух, попадая в конденсационный осушитель, избавляется от избытка влаги, подогревается и подается обратно в помещение. Для компактных залов используют бытовые настенные установки. Как правило, они сильно шумят и обладают ограниченной производительностью. Для помещений значительной площади с разными зонами необходимы полупромышленные канальные приборы с выносным компрессором, монтируемым в обособленной подсобке.

Такая система вентиляции бассейнов допускает подключение дополнительного оборудования:

  • Установок приточной вентиляции. Обеспечивают подмес свежего воздуха из вне и удаление неприятных запахов.
  • Датчиков контроля влажности. Предупреждают перерасход электроэнергии за счет отключения комплекса при падении концентрации влаги ниже отметки в 60%.
Вентиляция по принципу осушения привлекательна ценой и простотой монтажа.

Ассимиляция

Работает по методу замещения: воздух принудительно подается в помещение, вытесняя теплые отработанные массы к потолку, откуда они откачиваются вытяжными вентиляторами. Проектирование вентиляции бассейнов подобного типа предусматривает 5-кратный воздухообмен, что может привести к резкому падению температуры на объекте, расположенном в холодной климатической зоне. Проблему решают посредством установки специальных нагревательных аппаратов (рекуператоров), что влечет за собой повышение цены комплекса и расходов на его эксплуатацию.

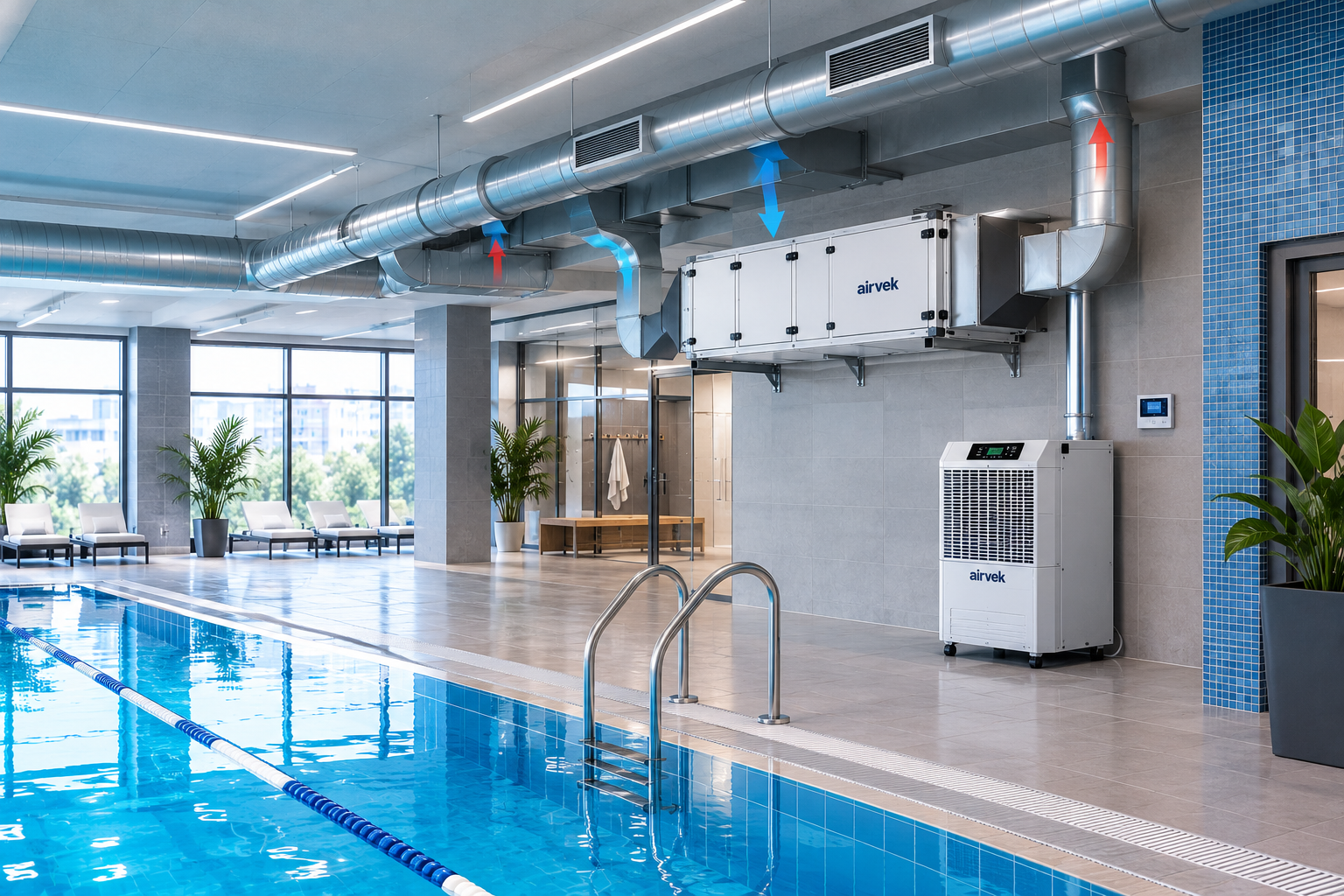

Комбинирование

Подразумевает встраивание осушителей в систему приточно-вытяжной вентиляции. Для бассейнов площадью до 50 м2 применимы настенные осушители, в помещениях большей площади используют канальные устройства. Выходы приточных магистралей оборудуют внизу, вытяжки монтируют под потолком, с целью предупреждения промерзания их оснащают обратными клапанами. По желанию заказчика, комплекс дополняют датчиками влажности, фильтрами, калориферами и блоками дистанционного управления.

Решения для частного бассейна

Согласно европейским стандартам, наиболее комфортными для частного бассейна считаются вода с температурой 28—32˚C при общей влажности помещения 40—45%. Достижение этих параметров обеспечивают именно комбинированные комплексы с модулем обогрева и автоматической регулировки режимов работы системы. Приобрести такие установки можно у компании «Айрвек», которая является официальным дилером десятка брендов климатической техники различных категорий от надежного и продуктивного «эконом» до элегантного и функционального «премиум».

Расчет вентиляции в бассейне: цены и сроки

Для того чтобы определить оптимальные параметры будущей системы, расчет производится по следующим показателям:

  • Объемы испаряющейся жидкости – в зависимости от температурных показателей воды, усредненного количества посетителей и работников, графика работа заведения, температуры воздуха, будут рассчитаны необходимые показатели.
  • Скорость движения воздушных потоков – определение параметров воздухообмена, позволяющих контролировать уровень влажности в помещении.

Традиционно в бассейнах устанавливаются приточно-вытяжные системы, дополненные специальным осушителем. Установка одной из частей системы не даст желаемого результата, поэтому единственным верным решением станет комплексный подход. Мастер прибудет на объект, проанализирует его характеристики, снимет замеры. В услугу «под ключ» входит полный комплекс услуг, включая проектирование вентиляции бассейнов, доставку необходимого оборудования, монтаж конструкции непосредственно на объекте, а также проведение пусконаладочных работ для оценки её функциональности и производительности. А в зависимости от сложности задачи, параметров системы и площади помещений, будут определены сроки реализации поставленной задачи.
