Мультизональные системы кондиционирования — оптимальное решение для регулирования параметров воздуха в коммерческих объектах сложной архитектуры. Главным отличием такой методики обновления воздушных масс на площадке с множеством обособленных кабинетов и проходных помещений является возможность подключения к общему обслуживающему блоку сразу нескольких внутренних модулей, расположенных на удалении в несколько десятков метров. В сравнении с классическими «сплитами» мультизональное кондиционирование позволяет обеспечить посетителям организации должный уровень комфорта, а владельцам — снизать энергопотребление, а также сохранить эстетичность офиса и фасада здания.

Содержание:

  • Особенности структуры мультизональных систем кондиционирования
  • Возможности систем разной структуры
  • Преимущества и недостатки использования мультизонального кондиционирования
  • Специфика сервисного обслуживания VRV/VRF кондиционеров

Особенности структуры мультизональных систем кондиционирования

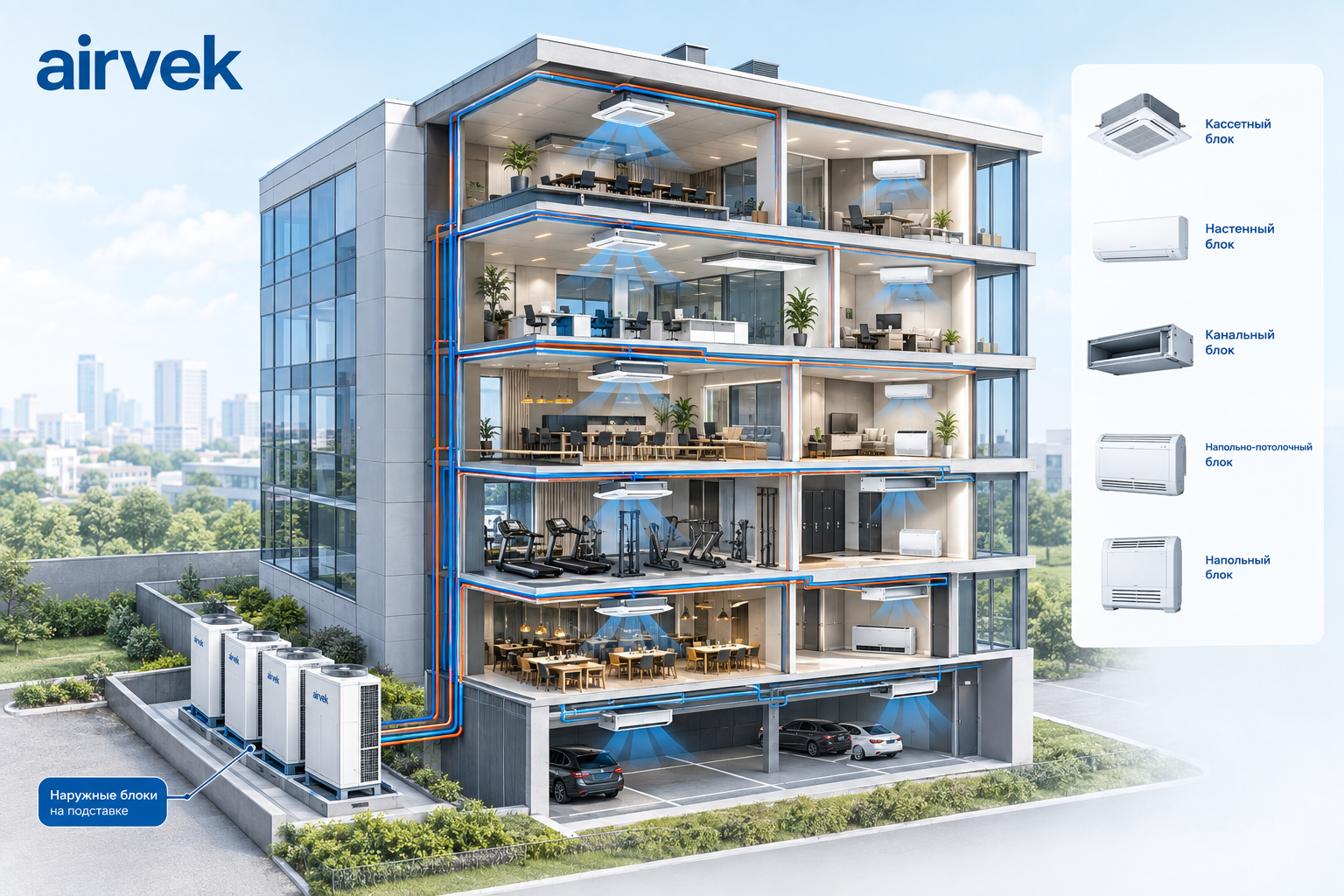

Должный уровень показателей качества воздуха в больнице, большом офисе, гостинице или служебном здании невозможно обеспечить без мультизонального кондиционирования. Такие комплексы состоят из внешнего блока, общей магистрали для движения хладагента, к которой подключают внутренние распределительные узлы с терморегулятором, контролирующим объем подводимого теплоносителя в соответствии с выставленным режимом климатической техники.

Особенности:

  • Возможность подключения нескольких наружных блоков. В таком случае повышается сопротивляемость комплекса к аварийным ситуациям, поскольку при отключении одного из рабочих модулей нагрузка распределяется на другие элементы системы.
  • Вариативность мощностей внутренних блоков. Доступны узлы с производительностью от 2 до 18 кВт, что позволяет для каждого помещения подобрать модуль с оптимальной продуктивностью.
  • Оснащение интеллектуальной системой управления. Работа комплекса автоматизирована и подчиняется компьютеризированому узлу.

Сети с переменным количеством фреона разработаны специалистами ТМ Daikin и маркируются меткой VRV (Variable Refrigerant Volume). Установки категории VRF (Variable Refrigerant Flow) функционируют по идентичному принципу, но поскольку Daikin обладает эксклюзивным правом на использование технологии VRV, другие производители при обозначении своей продукции используют ярлык VRF.

Представленные на рынке модели отличаются брендом и количеством задействованных трубопроводов (2 или 3). Как правило, один канал отводится под струю фреона от внешнего блока к потребителям, остальные служат магистралью для обратного потока.

Возможности систем разной структуры

В зависимости от количества трубопроводов и доступного функционала различают два вида мультизональных систем кондиционирования:

  • Двухтрубные VRF-комплексы. Обеспечивают одновременное функционирование внутренних модулей только на обогрев или только на охлаждение. В зависимости от выбранного режима теплоноситель из наружного модуля подается в виде жидкости (охлаждение) или газа (обогрев).
  • Трехтрубные VRF-установки. Оснащаются одним каналом для подачи фреона на внутренние блоки и двумя — для его отвода к наружному модулю, что позволяет дифференцировать режимы работы каждого потребителя на обогрев или отопление.

Благодаря возможности коррекции объема циркулирующего в системе хладагента мультизональные системы кондиционирования существенно превосходят традиционную сплит-технику по точности и равномерности обеспечения температуры в помещениях, а также исключают риски возникновения сквозняков или зон с экстремальными перепадами уровня прогретости воздуха.

Комплексы с переменным объемом фреона управляются при помощи центрального модуля, стационарных компьютеров или дистанционных портативных пультов. Стандартные VRF-установки функционируют при экстремально низких температурах до -200˚C, но встречаются модели с рабочим диапазоном до -350˚C.

Регулировка влажности — одна из опций, доступных на некоторых моделях VRF-комплексов. Выполняется она автономно без привязки к режиму работы системы. Кроме того, при перебоях снабжения модули могут проводить самодиагностику и отключаться при возникновении аварий в энергосети.

Преимущества и недостатки использования мультизонального кондиционирования

Среди всех достоинств систем с переменным объемом хладагента выделяют:

  • Экономичность. Относительно высокая цена установок компенсируется экономией электроэнергии в процессе их эксплуатации.
  • Обеспечение максимально комфортных условий в обслуживаемых помещениях. Доступный выбор режимов работы позволяет подобрать оптимальные показатели качества воздуха с учетом пожеланий потребителей.
  • Низкая шумность.
  • Внушительный эксплуатационный ресурс. Срок службы стандартной мультизональной системы кондиционирования составляет не менее 10 лет.
  • Возможность построения разветвленной сети значительной протяженности. К общему наружному блоку подключают до нескольких десятков потребителей, расположенных на удалении до 300 м.
  • Высокая эстетичность. Наружный модуль устанавливается в специально отведенном подсобном помещении, что позволяет исключить загромождение фасада, как это бывает при использовании обычных сплит-систем.
  • Допустимость расширения сети за счет подключения новых потребителей.

К недостаткам относят высокую стоимость оборудования и необходимость привлечения к монтажу профильных специалистов, способных выстроить фреоновую магистраль с соблюдением технологии.

Специфика сервисного обслуживания VRV/VRF кондиционеров

Мультизональное кондиционирование требует регулярного ТО, предполагающего перенастройку компютеризированного блока, дозаправку хладагентом, прочистку каналов и фильтров. Для выполнения этих работ требуется специфический инструментарий и глубокое понимание архитектуры сети. Вот почему обслуживание VRF-установок можно поручать только профессионалам. Эксперты компании «Айрвек» обеспечат вам комплексное сопровождение с момента проектирования системы до ее финального запуска и сервисного обслуживания по конкурентным ценам и приемлемым срокам выполнения работ.
